概述

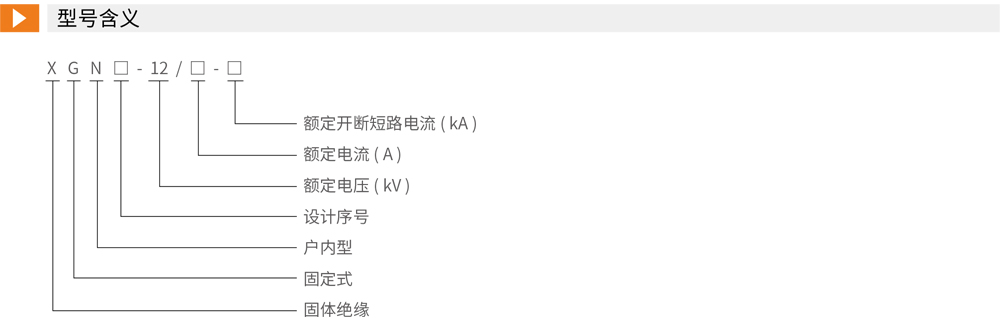

XGN □ -12 系列固体全绝缘封闭式环网开关设备是一种全绝缘、全密封、免维护的固体绝缘真空开关设备。高压带电部分用绝缘性能优良的环氧树脂材料浇注成型，将真空灭弧室、主导电回路、绝缘支撑等有机结合为一整体，功能单元通过全绝缘固体汇流母线连接。因此，整个开关设备不受外部环境影响，可保障设备运行的可靠性和操作人员的安全性。

该环网柜具有结构简单、操作灵活、联锁可靠、安装方便等特点，适用于 50Hz，12 千伏的电力系统，广泛应用于工业及民用电缆环网及配网终端工程，作为电能的接受和分配之用，特别适用于城市居民区配电、小型变电站、开闭所、电缆分支箱、箱式变电站、工矿企业、商场、机场、地铁、风力发电、医院、体育场、铁路、隧道等场所使用。

由于该产品具有全绝缘、全密封、全屏蔽的优点，所以特别适用于高海拔、高温、湿热、严寒、污染严重等环境恶劣的地区使用。

产品分类

根据开关类型，分为负荷开关带接地组装件（简称 C 模块），负荷开关不带接地组装件（简称 CB 模块），断路器带接地组装件（简称 V 模块），断路器不带接地组装件（简称 VB 模块），断路器联络开关（简称 VZ 模块），负荷开关 + 熔断器组合电器开关组装件（简称 F 模块），隔离开关组装件（简称 G 模块）。

使用条件

◇ 环境温度：-45℃ ~+45℃

◇ 湿度：上限平均相对湿度，日平均≤ 95%、月平均≤ 90%

◇ 海拔高度：≤ 4000 米

◇ 抗震能力：8 度

◇ 防护等级：带电体密封 IP67，熔断器筒 lP67，开关柜外壳 IP3X

应用领域

◆ 低温寒冷地区：无 SF6 气体应用，无需考虑 SF6 气体低温运行问题，在 -45℃下也能正常运行。

◆ 高原地区：无需考虑高原大气压对绝缘性能的影响。

◆ 强风沙地区：固体绝缘环网柜本体安全防护等级 IP67，控制回路室采用特别处理保障强风沙地区长期运行。

◆ 沿海潮湿池区：环氧树脂密封，抗潮湿，抗盐雾腐蚀，保障在沿海地区能长期使用。

◆ 高环保要求地区：SF6 气体对大气温暖化影响已经高度引起重视，固体环网柜取消了 SF6 气体，対环境和人身无任何污染和伤害。

◆ 智能电网中：由于主开关，隔离开关都能实现电动，选配本公司研发的智能控制器，可对开关设备和变电站现场进行遥控、遥测、遥讯，既能进行分散控制，又能方便集中控制。

符合标准

◇ Q/GDW 730-2012《12kV 固体绝缘环网柜技术条件》

◇ GB1984《交流高压断路器》

◇ GB3804 3.6kV-40kV《交流高压负荷开关》

◇ GB1958《交流高压隔离开关和接地开关》

◇ GB4208《外壳防护等级 IP 代码》

◇ GB 16926 高压交流负荷开关 - 熔断器组合电器

◇ GB/T15166.2 高压交流熔断组第 2 部分：限流熔断路

◇ GB/T7354《局部放电测量》

◇ GB/T11022《高压开关设备及控制设备标准的共同技术条件》

◇ GB3906《3.6-40.5KV 交流金属封闭开关设备和控制设备》
