产品详情

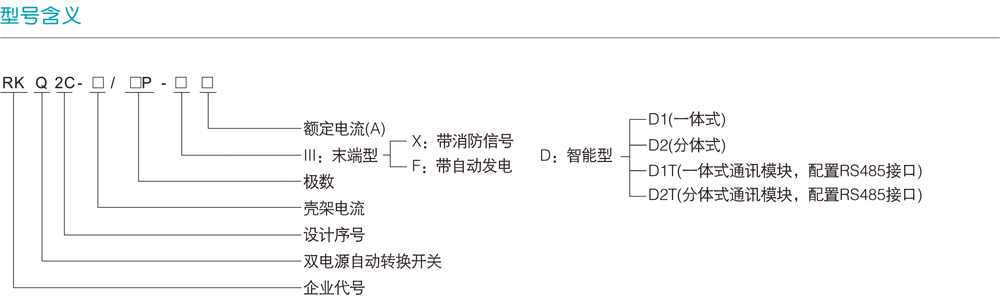

产品概述

本转换开关主要由微电脑控制器与开关转换装置两大部分组成，二者之间有专用线缆连接开关由微电脑控制器、微型电动机、齿轮机箱、微动执行机构开关、操作键盘、LCD液晶显示屏、塑壳断路器等组成。具有自动、手动、双分操作;机械电气双重联锁等特点，较大程度满足供、配电需要。

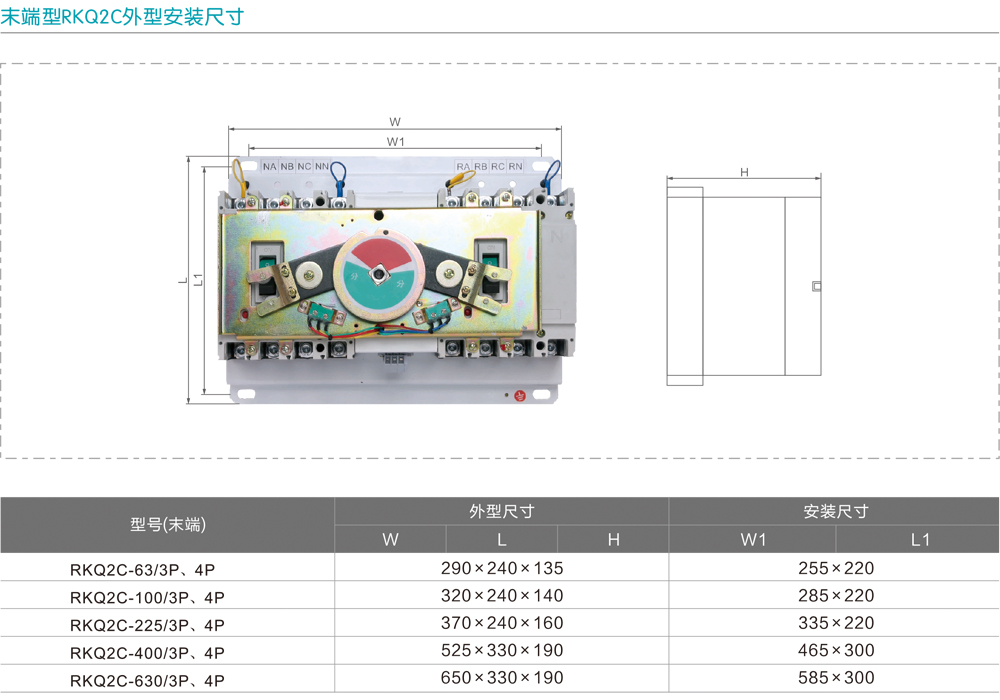

基本机构

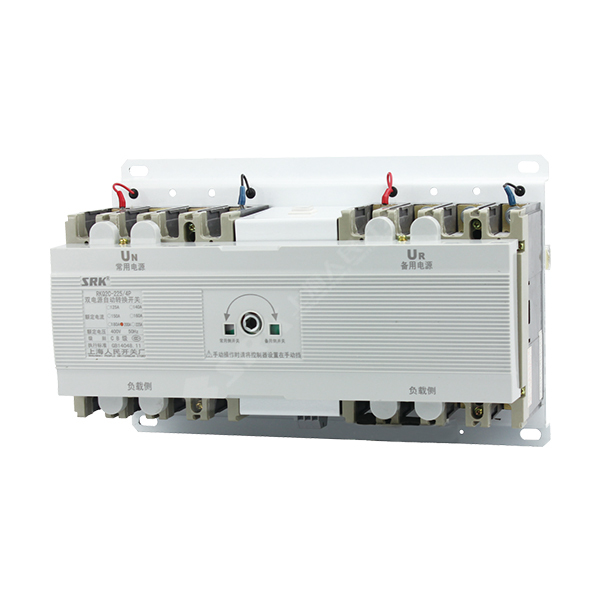

RKQ2C系自动电源转换开关主要由电源转换执行机构、断路器、控制器组成。双电源开关具有自动、手动，电源指示、常用合闸指示、备用合闸指示等工作状态。开关具有体积小，寿命长，功耗低、重量轻、工作稳定，使用方便等特点

安装及使用方法

安装接线时，常用电源N应接入常用电源执行断路器QN，备用电源R应接入备用电源执行断路器QR。当QN和QR为四极断路器时，接线方式接线图，其中QN和QR的1、3、5为三相（A、B、C)进线端，2、4、6为三相出线端，7为零线(N)进线端，8为零线出线端。若选用三极断路器，则必须将常用电源N的零线（NN）和备用电源R的零线(NR）分别接到三极专用接零线端子KG上。具体保护见接线图。双电源转换开关自动控制器的工作电源取断路器QN和QR的进线端A相和零线N，在自动电源转换开关安装，接线过程中，切不要把原接在断路器进线器进线端的本机控制器采样信号线忘接、碰断或短路等否则不能正常工作。

使用操作

选用自动工作状态，开机默认常用合闸，手动操作时，应将手动-自动按钮置于手动操作位置，当推动手柄逆时针旋转至终端时，常用电源执行断路器QN合闸，备用电源执行断路器OR分闸;当推动手柄顺时针旋转至终端时，备用电源执行断路器QR合闸;常用电源执行断路器QN分闸。

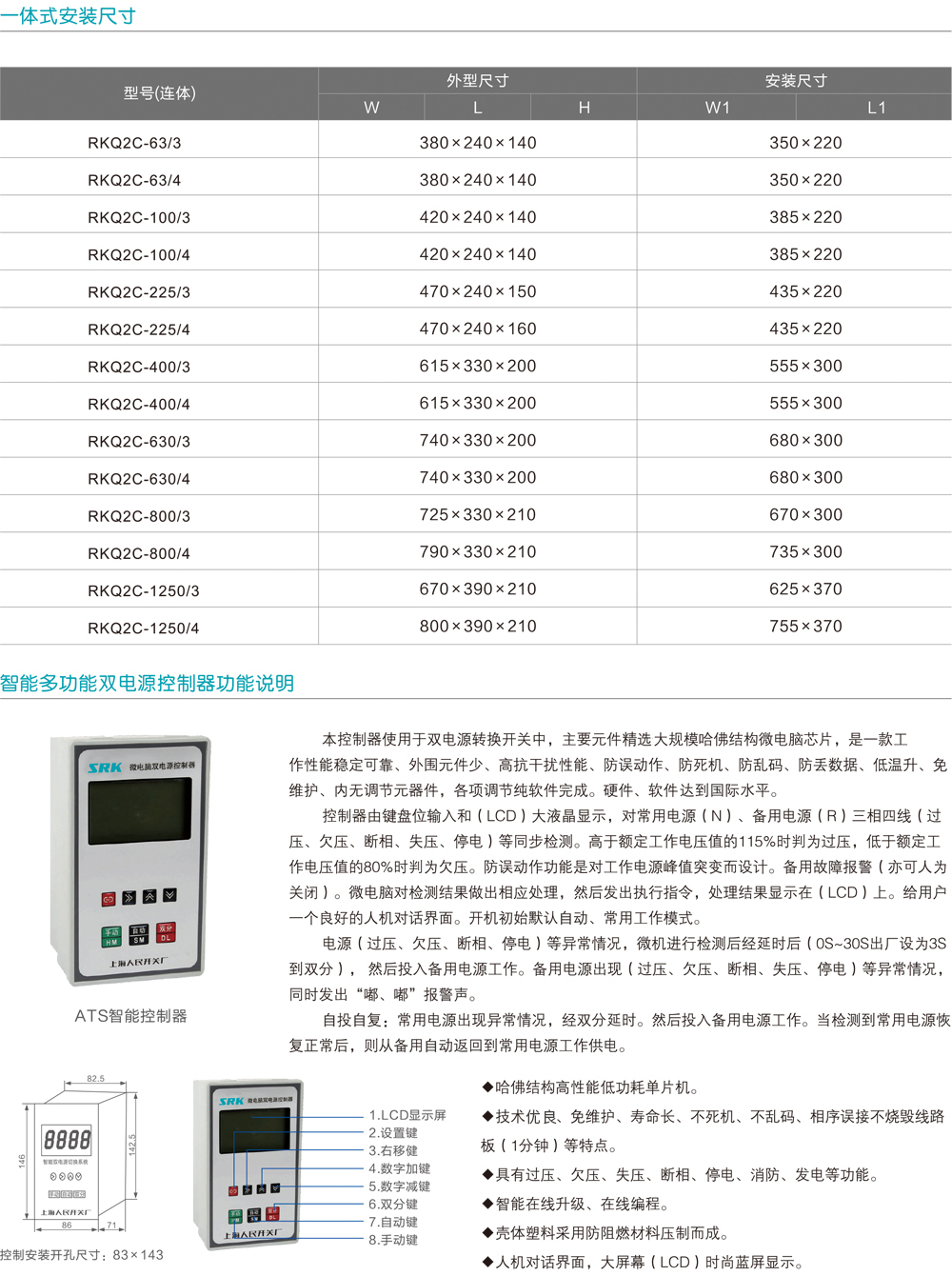

RKQ2C智能控制器功能

RKQ2C智能型双电源转换开关。控制器由键盘位输入和(LCD）液晶显示，可对常用电源(N）和备用电源(R)三相四线同步检测:对断相、失压、停电具有检测功能，低于额定工作电压值的80%以下判为失压，备用电源(R〉故障报警，微机对检测结果做出处理，然后发出相应指令，处理结果同时显示在（LCD)上，给用户一个良好的人机对话界面，微机检测异常数据延时进入双分状态，经延时( 0-3OS )转换到正常电源供电。

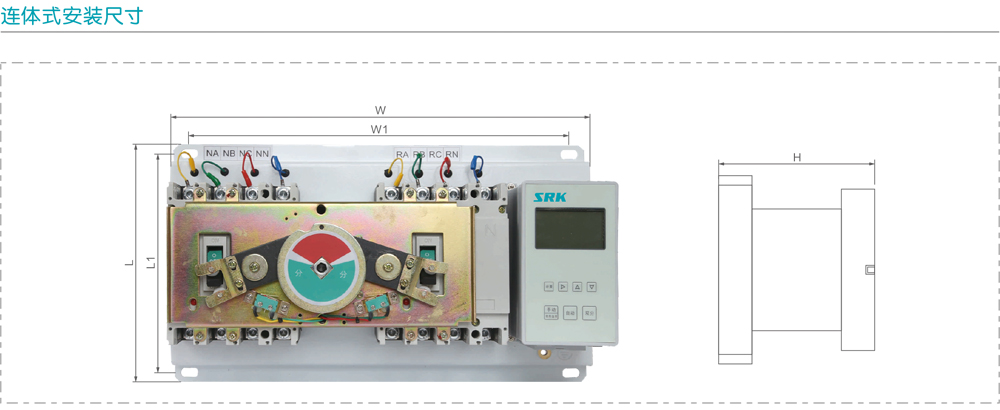

RKQ2C结构与功能

开关工作有三个状态用户选择:常用电源(N)合、备用电源(R)分，备用电源(R)合、常用电源(N)分、常用电源(N)分、备用电源(R)分，开关具有体积小，重量轻，性能稳定，使用方便等特点。

RKQ2C自投自复(R）电网-电网

开机初始默认自动、常用(手动、双分)电源供电、当常用电源出现异常（任一相过压、欠压、或断相〉时，经延时后自动切换到备用电源(R)供电，延时时间可设定为0-3OS，出厂时设定为3S。当常用电源恢复正常后，则自动切换到常用电源(（N）供电﹔当控制器检测到消防指令时，控制器发出指令将开关双分;报警系统打开时，控制器显示报警，当检测到消防指令或常备用电源都出现异常时会发出“嘟嘟”的报警声。

RKQ2C自投自复（s）电网-电网

开机初始默认自动、常用(手动、双分)电源供电、当常用电源出现异常（任一相过压、欠压、或断相）时，经延时后自动切换到备用电源(R)供电，延时时间可设定为0-3OS，出厂时设定为3S;当常用电源恢复正常后，则不能自动切换到常用电源(N)供电;当常用电源出现异常(任一相过压、欠压、或断相）)时，经延时后才能自动切换到常用电源（N)供电;当控制器检测到消防指令时，控制器发出指令将开关双分;报警系统打开时，控制器显示报警，当检测到消防指令或常备用电源都出现异常时会发出“嘟嘟”的报警声。

RKQ2C自投自复（F)电网-电网

控制器对常用电源(N）及发电电源(R)进行检测，当常用电源(N)出现异常时，系统给发电机组发出一条发电指令（无源常开触点）启动发电机组，当常用电源（N）恢复正常后，智能系统经延时，则自动返回到常用电源（N)供电发电机组需人工关闭。

注:三类功能模式都可附加消防功能。
